Георешетка и геотекстиль

Геосетки GlassDor ( стекловолокно ) и PolyGrid ( полиэфир )
Геосетки GlassDor ( стекловолокно ) и PolyGrid ( полиэфир )

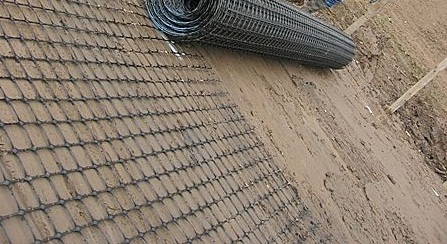

Геосетка – рулонный сетчатый материал из полимерных или синтетических нитей покрытых защитным слоем, с ячейками размером от 2,5 до 50 мм. Геосетки или как их еще называют георешетки принято разделять на несколько типов: в зависимости от используемого в производстве сырья (из стекловолокна, из полиэфирных нитей и пластиковые), а также в зависимости от сферы применения (для грунтов и для асфальтобетона). Срок службы геосетки не менее 25 лет.

ОБЛАСТЬ ПРИМЕНИЯ ГЕОСЕТОК


  • армирования конструктивных слоев дорожных одежд в ходе строительства новых и реконструкции уже существующих автодорог;
  • усиления дорожного полотна на мягком грунте для железных дорог и плотин;
  • усиления прибрежных зон, дамб, откосов;
  • армирования шва асфальтобетонного покрытия;
  • сопряжения дорожных одежд различных типов;
  • предупреждения всех типов трещин асфальтобетонных покрытий;
  • усиления покрытия мостов;
  • восстановления участка дороги после ремонта подземных коммуникации;
  • противоэрозионной защиты откосов насыпей и прилегающих склонов с использованием растительного грунта с посевом трав;
  • ландшафтный дизайн;
  • ямочный ремонт;
  • строительство площадок под высокие нагрузки (контейнерные терминалы, портовые сооружения, аэродромы, складские комплексы, стоянки большегрузных автомобилей и т.д.)

ПРЕДНАЗНАЧЕНИЕ ГЕОСЕТОК


  • перераспределить вертикальные нагрузки на асфальтобетонное покрытие в горизонтальные;
  • снизить толщину асфальтобетонного покрытия при ремонте дорог;
  • повысить предел допустимых нагрузок;
  • предотвратить распространение отраженных трещин старого покрытия в новый слой асфальтобетона;
  • повысить эксплуатационную надежность и сроки службы дорожной конструкции;
  • снизить активные напряжения и деформации;
  • упростить технологию строительства и сократить сроки строительства.

ОСНОВНЫЕ СВОЙСТВА ГЕОСЕТКИ


  • водостойкость;
  • биостойкость;
  • стойкость к действию кислотных и щелочных сред;
  • светостойкость;
  • не подвержена гниению;

долговечность, срок службы не мене 25 лет

Мы рады предложить Вам геосетки из стекловолокна под маркой GlassDor, из полиэстера (полиэфирных нитей) под маркой PolyGrid, пластиковые георешетки, а также композитные материалы на их основе (геосетки дублированные нетканым полотном) с разрывными нагрузками до 200 кН/м.

ПРАЙС-ЛИСТ

Наименование

Размер ячейки, мм

Тип пропитки

Разрывная нагрузка кН/м, не менее (основа/уток)

Геосетка GlassDor-30 Грунт

2,5×2,5

3,5×3,5

4×4

полимерная (ПВХ, SBR)

30/30

Геосетка GlassDor-50 Асфальт








25 × 25

37 × 37

40 × 40

50 × 50

битумная

50/50

Геосетка GlassDor-100 Асфальт

битумная

100/100

Геосетка GlassDor-50 Грунт

полимерная (ПВХ, SBR)

50/50

Геосетка GlassDor-100 Грунт

полимерная (ПВХ, SBR)

100/100

Геосетка PolyGrid-50 Грунт(полиэфир)

полимерная (ПВХ, SBR)

50/50

Геосетка PolyGrid-100 Грунт(полиэфир)

полимерная (ПВХ, SBR)

100/100

Геосетка PolyGrid-50 Асфальт (полиэфир)

40 × 40

битумная

50/50

• также геосетки могут производиться согласно технического задания от заказчика

Имеется возможность дублирования данной продукции нетканым геотекстильным полотном.

Геосетки применяются в качестве армирующей прослойки для обеспечения устойчивости и стабильности различных конструкций при строительстве и ремонте:

  • автомобильных и железных дорог;
  • аэродромов, площадок различного назначения;
  • армирующих конструкций для грунта;
  • противоэрозионной защиты откосов насыпей и прилегающих склонов;
  • земляных дамб, насыпей, в том числе на свайных основаниях.

• также геосетки могут производиться согласно технического задания от заказчика

Имеется возможность дублирования данной продукции нетканым геотекстильным полотном.

Геосетки применяются в качестве армирующей прослойки для обеспечения устойчивости и стабильности различных конструкций при строительстве и ремонте:

  • автомобильных и железных дорог;
  • аэродромов, площадок различного назначения;
  • армирующих конструкций для грунта;
  • противоэрозионной защиты откосов насыпей и прилегающих склонов;
  • земляных дамб, насыпей, в том числе на свайных основаниях.
Полимерная объемная георешетка «Геостаб»

Георешетка «Геостаб» - предназначена для армирования склонов, конусов мостов из полиэтиленовых лент толщиной 1.35 мм.

Решетка производиться согласно ТУ 2246-004-75957906-06 и может выпускаться с высотой 5,10,15,20 см.

Размеры и массы секций георешетки

Пластиковая объемная георешетка "Геостаб"
МаркировкаДлина стороны ячейки мм.Высота ребра мм.Длина секции, м.Ширина секции, м.Площадь секции, кв.м.вес секции кг.
ГС 25 5 10 40 160 50 6,2 2,4 14,88 10
ГС 25 7,5 10 40 160 75 6,2 2,4 14,88 15
ГС 25 10 10 40 160 100 6,2 2,4 14,88 20
ГС 25 15 10 40 160 150 6,2 2,4 14,88 29
ГС 25 20 10 40 160 200 6,2 2,4 14,88 39
ГС 33 5 8 20 200 50 5,6 2,64 14,78 8
ГС 33 7,5 8 20 200 75 5,6 2,64 14,78 11
ГС 33 10 8 20 200 100 5,6 2,64 14,78 14
ГС 33 15 8 20 200 150 5,6 2,64 14,78 21
ГС 33 20 8 20 200 200 5,6 2,64 14,78 27

ГС 42 5 5 20 300 50 8,26 2,4 19,82 7
ГС 42 7,5 5 20 300 75 8,26 2,4 19,82 10
ГС 42 10 5 20 300 100 8,26 2,4 19,82 13
ГС 42 15 5 20 300 150 8,26 2,4 19,82 20
ГС 42 20 5 20 300 200 8,26 2,4 19,82 26

ГС 57 5 4 15 400 50 8,1 2,52 20,41 4,87
ГС 57 7,5 4 15 400 75 8,1 2,52 20,41 7,32
ГС 57 10 4 15 400 100 8,1 2,52 20,41 9,75
ГС 57 15 4 15 400 150 8,1 2,52 20,41 14,63
ГС 57 20 4 15 400 200 8,1 2,52 20,41 19,5
Пластиковая газонная решетка «Геостаб»
ГС 50/100-2.00 100 50 2,04 2,4 4,9 10,6
  • ГС  РЯ  ВЯ  КШ  КД,   где
  • ГС – аббревиатура секции георешетки ГЕОСТАБ;
  • РЯ – размер диагонали ячейки в см;
  • ВЯ – высота ячейки в см;
  • КШ – количество ячеек в секции по ширине;
  • КД – количество ячеек в секции по длине
  • По согласованию размеры ячеек могут быть изменены.
  • Вся продукция сертифицирована
Георешетки объемные (полиэтилен)

По согласованию с потребителем допускается изготовление георешетки других типоразмеров

АртикулНаименованиеРазмер ячейки, мм. (д*ш*в*т)Размер модуля в растянутом состоянии
ОР 5 СН Георешетка полимерная 160*160*50*1,6     2,4*5,25м./12,6 м2
ОР 10 СН Георешетка полимерная 160*160*100*1,6
ОР 15 СН Георешетка полимерная 160*160*150*1,6
ОР 20 СН Георешетка полимерная 160*160*200*1,6
ОР 5 С Георешетка полимерная 210*210*50*1,6     2,75*6,0м./16,5 м2
ОР 10 С Георешетка полимерная 210*210*100*1,6
ОР 15 С Георешетка полимерная 210*210*150*1,6
ОР 20 С Георешетка полимерная 210*210*200*1,6
ОР 10 СН Георешетка полимерная 320*320*100*1,6   2,95*7,3м./21,5 м2
ОР 15 СН Георешетка полимерная 320*320*150*1,6
ОР 20 СН Георешетка полимерная 320*320*200*1,6
ОР 10 СН Георешетка полимерная 410*410*100*1,6   2,5*10,5м./26,25 м2
ОР 15 СН Георешетка полимерная 410*410*150*1,6
ОР 20 СН Георешетка полимерная 410*410*200*1,6



АртикулНаименованиеРазмер ячейки, мм. (д*ш*в*т)Размер модуля в растянутом состоянии
ОР 5 СНО Георешетка полимерная облегченная 160*160*50*1,3         2,4*5,25м./12,6 м2
ОР 10 СНО Георешетка полимерная облегченная 160*160*100*1,3
ОР 15 СНО Георешетка полимерная облегченная 160*160*150*1,3
ОР 20 СНО Георешетка полимерная облегченная 160*160*200*1,3
ОР 5 СО Георешетка полимерная облегченная 210*210*50*1,3         2,75*6,0м./16,5 м2
ОР 10 СО Георешетка полимерная облегченная 210*210*100*1,3
ОР 15 СО Георешетка полимерная облегченная 210*210*150*1,3
ОР 20 СО Георешетка полимерная облегченная 210*210*200*1,3
ОР 10 СНО Георешетка полимерная облегченная 320*320*100*1,3     2,95*7,3м./21,5 м2
ОР 15 СНО Георешетка полимерная облегченная 320*320*150*1,3
ОР 20 СНО Георешетка полимерная облегченная 320*320*200*1,3
ОР 10 СНО Георешетка полимерная облегченная 410*410*100*1,3     2,5*10,5м./26,25 м2
ОР 15 СНО Георешетка полимерная облегченная 410*410*150*1,3
ОР 20 СНО Георешетка полимерная облегченная 410*410*200*1,3
Крепления
  Артикул    Наименование    диаметр    размер, мм.
  К-500     Анкер металлический строительный неокрашенный     ø 6 мм.     500
  К-800     Анкер металлический строительный неокрашенный     ø 6 мм.     800

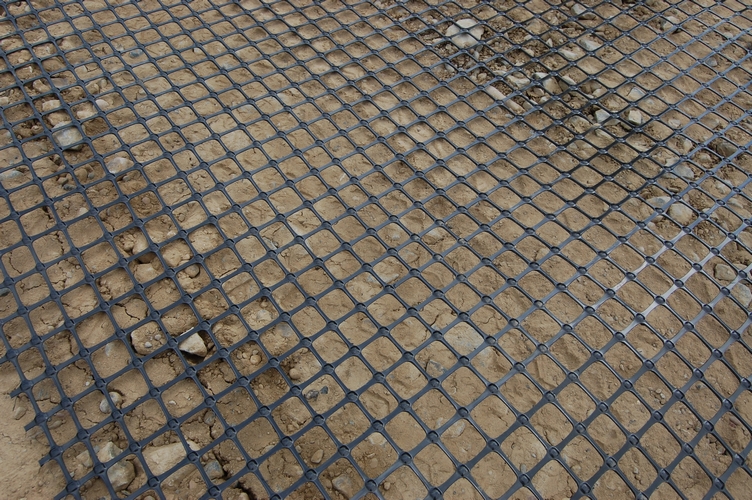

Георешетка плоская марки АПРОЛАТ™
Георешетка плоская марки АПРОЛАТ™

Плоская георешетка работает по известному принципу «заклинивания и фиксации» природного заполнителя (щебня). Таким образом, георешетка осуществляет «механическую стабилизацию», разделяет инертные слои, армирует дорожное полотно. Двуосная георешеткаобладает высокой прочностью как в продольном, так и в поперечном направлении, что позволяет выдерживать высокие нагрузки. Используется в комбинации с другими геосинтетическими материалами, образуя многофункциональную систему укрепления, армирования, дренажа.

МаркаРазмер ячейкиПредел прочности кН/м
параметры
Апролат® СД-20 35+5 20
Апролат® СД-30 35+5 30
Апролат® СД-40 35+5 40

Ширина рулона до 4 м.; длина рулона 50м.; сырье – 100% полипропилен.

Функции материала

Успешно применяется в гражданском строительстве для:

  1. усиления слабых оснований в районах с ограниченным доступом к высокопрочным нерудным материалам;
  2. укрепления склонов, откосов в сочетании с различными заполнителями;
  3. укрепления от размывания русел рек, берегов водоемов, прудов;
  4. устройства подпорных стенок;
  5. строительства спортивных площадок и кортов;
  6. строительства стоянок, вертолетных площадок;
  7. устройства многоуровневых террас, искусственных холмов, садовых дорожек в ландшафтном дизайне.

Область применения

  1. Армирование рыхлых и неоднородных грунтов
  2. Противоэрозионная защита откосов
  3. Фиксация устойчивости дорожных оснований
  4. Возведение подпорных стен различной высоты и угла заложения
  5. Укрепление русел малых водотоков, прибрежной зоны водоемов и каналов
  6. Проведение ландшафтных работ по озеленению газонов, спортплощадок, автостоянок

Использование в дорожном строительстве

Плоская георешетка используется при строительстве дорог, а также их реконструкции и ремонте с целью повышения качества дорожного покрытия, уменьшения колейности и сокращения появления первичных и вторичных отраженных трещин. В качестве армирующего материалагеорешетка используется для равномерного распределения нагрузки, что позволяет существенно увеличить межремонтные сроки.

Использование в ж/д строительстве

Не менее широкое применение плоская георешетка имеет и при строительстве железных дорог: георешетка позволяет усилить основание железных дорог, снизить подвижность грунтовых частиц железнодорожного балласта, стабилизирует грунт и усиливает насыпь на слабых основаниях, обеспечивают устойчивость откосов и склонов.

Использование в нефтегазовой отрасли

Плоские георешетки также нашли свое широкое применение в нефтегазовой отрасли. Данный продукт является незаменимым при строительстве временный дорог, при строительстве на слабых основаниях, которые часто имеют место быть при обустройстве месторождений. Благодаря свойству геосетки увеличивать несущую способность оснований продукция успешно применяется при обустройстве месторождений и прочих объектов нефтегазовой отрасли.

Производство плоской георешетки

Плоская двуосноориентированная георешетка производится путем расплава полимера и движения его по производственной цепочке со следующими этапами:

  1. расплав полимера и продавливание его через плоскую щелевую фильеру с целью получения полимерного листа, толщиной 8 - 16 мм;
  2. охлаждение листа;
  3. перфорация листа;
  4. нагрев и растягивание листа в продольном направлении;
  5. нагрев и растягивание листа в поперечном направлении;
  6. намотка двуосноориентированной георешетки в рулон.

Георешетка в России

В России, большинство дорог продолжают строить без использования геосинтетических материалов, что приводит к быстрому износу и низкому качеству Российских дорог. Не редко строители дорог используют низкокачественную геосинтетику китайского производства.

Термоскрепленный иглопробивной геотекстиль Fibertex

Представляем Вашему вниманию Термоскрепленный иглопробивной геотекстиль Fibertex(технические характеристики геотектилей см. в pdf приложении – «Технические хар-ки»)

 Плотность, г/м2Стандартные размеры*
F 10 80 100х1;100х2 100х3;100х4
F 20 100 100х1;100х2 100х3;100х4
F 22 120 100х2 100х4
F 25 130 100х2 100х4
F 30 150 100х4
F 31 165 100х4
F 32 175 100х4
F 35 225 100х4
F 40 250 100х4
F 46 275 100х4
F 50 310 100х4
F 55 340 100х4
F 60 400 100х4

*Под заказ возможно производство полотна любой ширины до 5 метров

Основные сведения об изделии см. в pdf приложении Геотекстили.pdf

Продукция Fibertex прекрасно себя зарекомендовала среди самых требовательных заказчиков во всем мире. Компания принимала участие в строительстве таких грандиозных объектов, как:

  • Крупнейший архипелаг искусственных островов - Острова пальм [ОАЭ, Дубаи]
  • Автобан M7 [Венгрия]
  • Аэропорт Heringsdorf [Германия]
  • Мост Большой Бельт [Дания] третий в мире по длине пролета
  • Склад на 2500 автомобильных мест PSA Peugeot Citroёn [Франция]
  • Аэропорт Гонконг

Геотекстили Fibertex используются в строительстве зданий и сооружений для разделения, фильтрации, дренажа, защиты, стабилизации и усиления грунтовых слоев.

Технология:

Компания Fibertex производит нетканые геотекстили, используя технологию «drylaid needlepunch» - гранулированный полипропилен путём процесса экструдирования превращается в волокна, которые затем обрабатываются сначала на кардочесальной, а затем на иглопробивной машине. Многие типы изделий проходят термообработку (термофиксацию) инфракрасным излучением, горячим воздухом или каландрированием.

Уникальные свойства:

  • Высокая прочность и высокий коэффициент растяжения; высокое поглощение энергии
  • Уникальная прочность при установке; высокая сопротивляемость проколу
  • Долгий срок службы, более 25 лет
  • Уникальные гидравлические свойства; высокая, контролируемая водопроницаемость
  • Высокая однородность материала
  • Никаких расслоений; изотропность - связь волокон в трех измерениях
  • Устойчивость к ультрафиолету, кислотам, щелочам; не подвержены гнили и плесени
  • Геотекстили Fibertex изготавливаются из первичных волокон полипропилена с добавлением УФ стабилизатора HALS UV согласно требованиям EN 12224.

Строительство зданий и сооружений при помощи геотекстилей Fibertex можно посмотреть сдесь Каталог Fibertex

Геотекстильное полотно Дорнит

ТУ 8397-003-75957906-07, полотно выпускается в рулонах по 50 м, шириной от 1,5 м до 3 м.

Наименование показателей полотна ИГП
«Дорнит»
Марка 600 Марка 500 Марка 450 Марка 400
Плотность ( г/м2 ) 600 500 450 400
Неровнота по массе (не более) % 8 8 8 8
Длина/Ширина (м) 30/1,70-3 50/1,7-3 50/1,7-3 50/1,7-3
Толщина ( мм) 4,5-5,5 4-4,5 3,5-4,5 3,2-3,8
Разрывные характеристики (по длине/по ширине) Rp кН/м  (Н/5см) 16/18 (800/900) 14/16 (700/800) 10/14 (500/700) 9/12 (450/600)
Тонкость фильтрации (мкм),не более 90 100 100 100
Коэффициент фильтрации ,м/сут. при давл.2 Кпа, в нормальной плоскости / в плоскости полотна 60/140 60/140 60/140 60/140
Состав ПЭ ПЭ ПЭ ПЭ
Норма загрузки в крытый вагон, тыс.м.кв. (шир. 1.7м) 20-22 24-26 26-28 28-30
Норма загрузки в ЕВРО фуру 82 куб тыс. м.кв. (шир. 3м) 10-12 10-12 12-14 14-16
Норма загрузки в крытый вагон, тыс.м.кв. (шир. 3м) 17-18 18-19 20-21 21-22
Наименование показателей полотна ИГП
«Дорнит»
Марка 350 Марка 300 Марка 250 Марка 200
Плотность ( г/м2 ) 350 300 250 200
Неровнота по массе (не более) % 8 8 8 8
Длина/Ширина (м) 50/1,7-3 50/1,7-3 50/1,7-3 50/1,7-3
Толщина ( мм) 3,1-3,8 2,8-3,1 1,8-2,5 1,5-1,8
Разрывные характеристики (по длине/по ширине) Rp кН/м  (Н/5см) 8/9 (400/450) 6/7,2 (300/360) 4,2/5,2 (210/260) 3/3,9 (150/195)
Тонкость фильтрации (мкм),не более 110 110 120 125
Коэффициент фильтрации ,м/сут. при давл.2 Кпа, в нормальной плоскости / в плоскости полотна 70/140 70-140 80-140 90-140
Состав ПЭ ПЭ ПЭ ПЭ
Норма загрузки в крытый вагон, тыс.м.кв. (шир. 1.7м) 30-32 32-34 34-36 36-38
Норма загрузки в ЕВРО фуру 82 куб тыс. м.кв. (шир. 3м) 16-18 18-20 20-22 22-23
Норма загрузки в крытый вагон, тыс.м.кв. (шир. 3м) 23-21 25-23 25-27 27-29
Полотно нетканое иглопробивное строительное (полиэфир)
АртикулНаименованиеУпаковкаШирина рулона, м.Длина рулона, м.
ГТС 100 Полотно нетканое 100 г/м2 Рулон в пленке         4,2 / 5,2 50
ГТС 150 Полотно нетканое 150 г/м2 Рулон в пленке 50
ГТС 200 Полотно нетканое 200 г/м2 Рулон в пленке 50
ГТС 250 Полотно нетканое 250 г/м2 Рулон в пленке 50
ГТС 300 Полотно нетканое 300 г/м2 Рулон в пленке 50
ГТС 350 Полотно нетканое 350 г/м2 Рулон в пленке 50
ГТС 400 Полотно нетканое 400 г/м2 Рулон в пленке 50
ГТС 450 Полотно нетканое 450 г/м2 Рулон в пленке 50
ГТС 500 Полотно нетканое 500 г/м2 Рулон в пленке 50
Полотно нетканое иглопробивное строительное (полипропилен)
АртикулНаименованиеУпаковкаШирина рулона, мДлина рулона, м
ГТСП 100 Полотно нетканое100 г/м2 рулон в пленке 5,23 50
ГТСП 150 Полотно нетканое150 г/м2 рулон в пленке 50
ГТСП 200 Полотно нетканое200 г/м2 рулон в пленке 50
ГТСП 250 Полотно нетканое250 г/м2 рулон в пленке 50
ГТСП 300 Полотно нетканое300 г/м2 рулон в пленке 50
ГТСП 350 Полотно нетканое350 г/м2 рулон в пленке 50
ГТСП 400 Полотно нетканое400 г/м2 рулон в пленке 50

 * По запросу заказчика возможно изготовление нетканого иглопробивного полотна из полипропилена и термостабилизированного полипропилена. Цена на продукцию согласовывается в соответствии с заказом.

Геотекстиль иглопробивной (Канвалан)

Геотекстиль - распространенный геосинтетический материал, представляющий собой нетканое иглопробивное (термоскрепленное) полотно из волокон полипропилена или полиэфира.

Основные функции геотекстиля : разделение слоев, фильтрация, дренаж, гидроизоляция.

  ПараметрыМарка,
плотность
г./м.кв
  Толщина 12 %Относительное
удлинение
при разрыве
не более:
Разрывная
нагрузка кН/м
не менее:
- при нагрузке 2 кПапо длине /
по ширине
продольное/
поперечное
Справочнк (кг)
Канвалана

Канвалан 150 0,8-1,8 80-120 8,5/8,0
Канвалан И 7,5/7,0
Канвалан 200 0,9-1,9 80-120 12,0/10,0
Канвалан И 10,0/9,0
Канвалан 250 1,1-2,1 80-120 14,0/13,0
Канвалан И 12,0/11,0
Канвалан 300 1,3-2,3 80-120 17,0/16,0
Канвалан И 15,0/14,0
Канвалан 350 1,4-2,5 80-120 18,0/17,0
Канвалан И 16,0/15,0
Канвалан 400 1,5-2,7 80-120 19,0/18,5
Канвалан И 17,0/16,0
Канвалан 450 1,6-3,0 80-120 23,0/22,0
Канвалан И 20,0/19,0
Канвалан 500 1,8-3,4 80-120 25,0/24,0
Канвалан И 22,0/21,0
Канвалан 550 2,0-3,6 80-120 27,0/26,0
Канвалан И 24,0/23,0
Канвалан 600 2,4-3,8 80-120 30,0/29,0
Канвалан И 27,0/26,0
