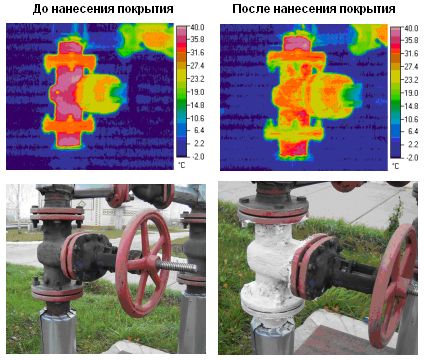

На задвижку трубы диаметром 76мм, с температурой стенки +31,2С был нанесен состав RE-THERM слоем 1,5мм.
ДАННЫЕ ДЛЯ РАСЧЕТА
Dтрубы = 76мм.
tстенка= +31C (безизоляции)
tстенка=+18,4 (спокрытием RE-THERM)
tокр.среда = -4C
F - площадь поверхностизадвижки = 0,3 м2.
a1-коэффициенттеплопередачи наружнойповерхности задвижки вокружающую среду, Вт/м2К, принимается:
1,58 Вт/м2К для тепло-изолированных участков
12 Вт/м2К для нетеплоизолированныхучастков
Q5 - Тепловые потерирассчитываются поформуле:
Согласно расчета, тепловые потери с неизолированной задвижки составляют - 108,9 Ккал/час, с изолированной - 9,13 Ккал/час.
Расчет эффективности показал, что покрытие RE-THERM позволяет добиться снижения тепловых потерь с поверхности задвижки диаметром 76мм. со 108,9 до 9,13 (Ккал/час).
В таблице представлен расчет экономии энергозатрат:
| Наименование показателя | Ед. изм. | Без изоляции | применяя RE-THERM | Разница/экономия |
|---|---|---|---|---|
| Температура на поверхности | С | +31,2 | +18,4 | 12,8 |
| Продолжительность отопительногопериода | Час/год | 5232 | 5232 | - |
| Тепловые потери за год | Гкал/год | 0,6 | 0,05 | 0,55 |
| Тариф за тепловую энергию | руб/Гкал | 655,6* | 655,6* | - |
| Затраты | Руб. | 393,4 | 32,82 | 360,58 |
*- согласно постановлению правления РЭК РТ № 89 от 29.12.2006 г.
ЭКОНОМИЧЕСКИЙ АНАЛИЗ
Площадь изолируемой поверхности = 0,3м.
Расход RE-THERM при толщине 1мм = 1л/м.кв.
Стоимость 1л. покрытия RE-THERM = 410руб.
Слой покрытия, нанесенный на задвижку = 1,5мм.
Следовательно расход материала на 0,3м. равен = 0,45 литра.
Из приведенных данных получается стоимость изоляции 1 задвижки = 184,5 рублей.
| Стоимость изоляции составляет | 184,5 руб |
| Экономия затрат при применении RE-THERM за 1 отопительный сезон | 360,58 руб |
ВЫВОД: ПЕРИОД ОКУПАЕМОСТИ ПОКРЫТИЯ RE-THERM ПРИ ТЕПЛОИЗОЛЯЦИИ ТРУБОПРОВОДОВ И ЗАПОРНОЙ АРМАТУРЫ ТЕПЛОФИКАЦИОННОЙ СИСТЕМЫ И СИСТЕМЫ ОТОПЛЕНИЯ СОСТАВЛЯЕТ 3,5 МЕСЯЦА ОТОПИТЕЛЬНОГО ПЕРИОДА.
